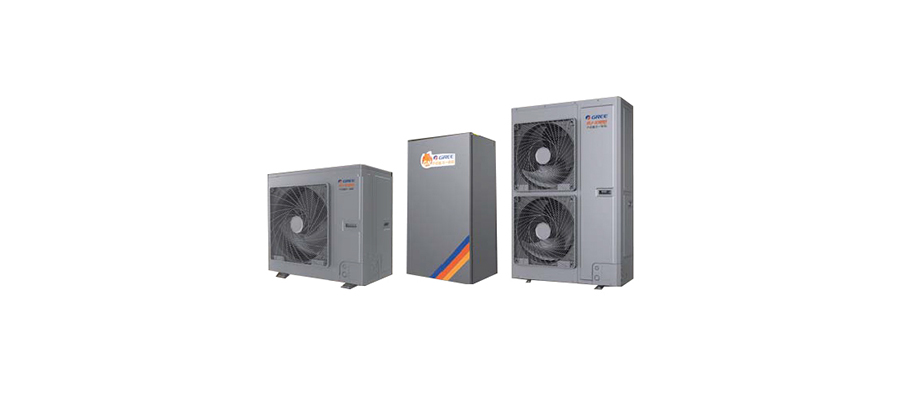

格力-25℃家用户式暖冷一体机C系列空气源热泵
产品概述
格力·火凤凰户式暖冷一体机，全系列采用直流变频技术，名义制热量范围6~11.5kW，制热运行环境温度范围为-25~28℃、出水温度范围为25~55℃，可以满足散热器、风机盘管、地板辐射等多种末端需求。具有低温制热、节能高效、稳定可靠等特点，适用于集中供暖覆盖不足的城郊地区，以及城市独立供暖的公寓、复式楼、别墅、餐厅、单元写字楼、商店和娱乐场所等空间。
产品特点
1、节能高效
★ 直流变频，舒适节能
全系列采用直流变频技术，精准控制目标温度，使用舒适；适应负荷变化需求，高效节能，达到国家节能要求。
★ 节能认证
低环境温度空气源热泵节能认证证书
★ 节能模式
环境温度自动计算客户需求负荷大小，无需认为设定水温，满足客户需求基础上综合能耗大幅降低，高效节能。
1、换进温度范围可设；2、目标水温范围可设。

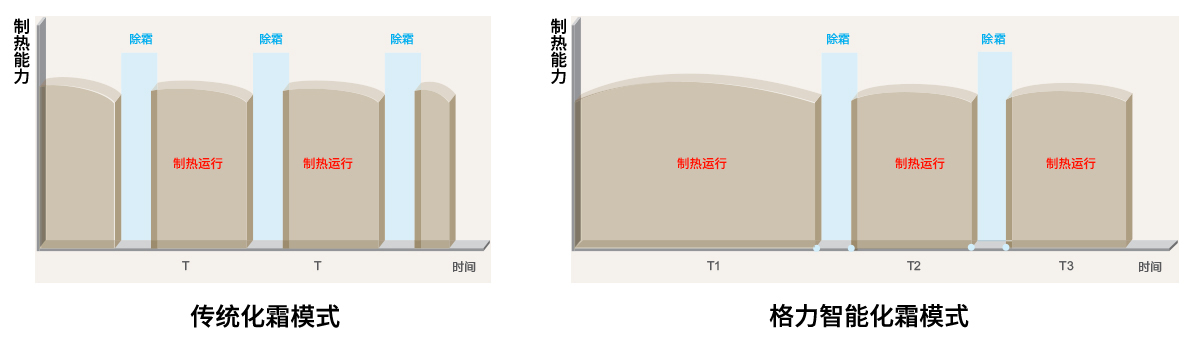

★ 智能化霜
专门针对化霜控制进行优化设计，打破传统热泵定时化霜方式，采用多感温包采集数据综合控制，判断机组结霜程度及化霜负荷需求，智能实现“有霜化霜、无霜不化、多霜多化、少霜少化”，提高综合制热性能，解决北方地区冬季天气寒冷、湿度低的情况下频繁化霜的问题。
★ 低温衰减少
★ 运行成本低
空气源热泵技术运用逆卡诺循环原理，通过消耗少量电能，将热量在室内外进行搬运，夏天将室内热量转移到室外，实现制冷；冬天给将室外热量转移到室内，实现制热。制热时，利用一份电能可为室内带来四份热量（根据运行状态不同，数值有所差别）。
2、智能化设计
★ 智能监控
产品配带远程监控模块与终端服务器双向通讯，保障机组可靠运行，用户更省心。
★ 静音模式
智能划分机组运行时间段，自我调节机组输出降低机组噪音高达10dB。

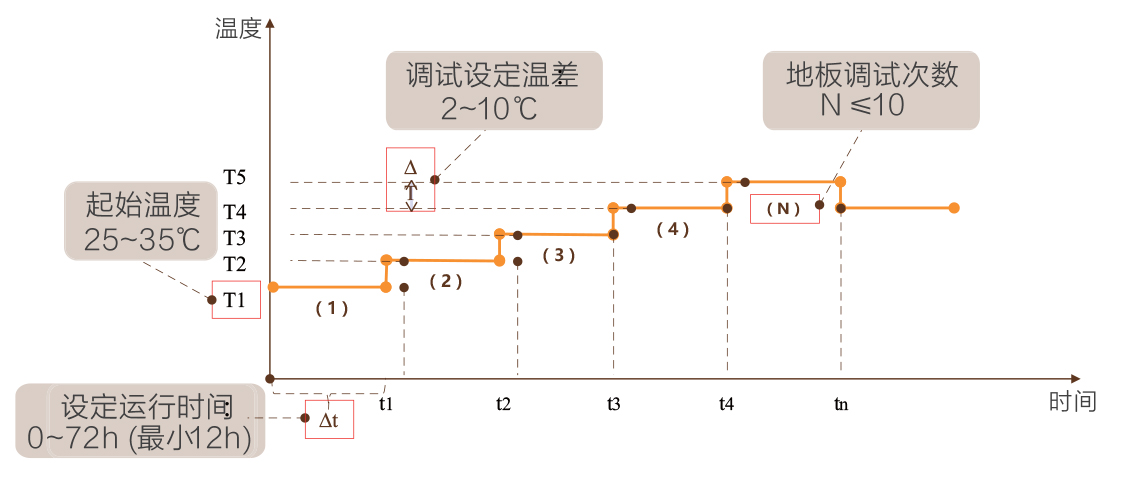

★ 地板调节
首创地板采暖调节功能，能够周期性的对地板进行预热，防止因温度快速变化，导致地板热胀冷缩变形。（发明专利：201410061885.6）
★ 外出模式
为顾客冬季外出量身定制，无需拆卸样机、排空水系统等复杂操作，一键设定，方便快捷，解决外除后顾之忧。
★ 辅热联控
复合式能源联动控制实现超低温供热量补偿，机组可自动打开用户家中辅助热源，保证低温供热量稳定。
★ 水系统排空功能
功能开启时，首先开启水泵，升高水系统压力，此时打开手动排气阀，水路中的空气从手动排气阀排除。
3、高可靠性
★ 高品质元器件
从元器件到系统控制均进行精心设计并经过严苛测试，配合各种自检及故障诊断功能，确保机组在全工况范围稳定可靠运转。
★ 多重保护
高压保护、低压保护、水流开关保护、过载保护、防冻结保护、排气高温保护
★ 优化系统设计
压缩机在高负荷运行情况下易超运行范围，通过逻辑自动控制，让压缩机及时回到安全可靠的运行范围内，保证压缩机可靠性，延长使用寿命。
4、低温强热
采暖专用高效换热器，配合精心设计的节能控制方法，突破传统热泵在低温时，性能大幅衰减甚至无法工作的技术瓶颈，低温时强劲制热、衰减小，是新型节能环保的采暖产品。
5、环保冷媒，绿色低碳
采用对大气臭氧层无破坏作用的新型环保制冷剂R410A，绿色环保，满足国家节能减排要求。
性能规格
1、产品性能参数
|
型号GN-HRZ_LGZV/NaCB |
6 |
7 |
8 |
10 |
11.5 |
||
|
制热 |
名义制热量 |
kW |
6 |
7 |
8 |
10 |
11.5 |
|
制热额定功率 |
kW |
2.67 |
2.98 |
3.48 |
4.3 |
5.1 |
|
|
名义制热COP |
Kw/kW |
2.25 |
2.35 |
2.3 |
2.33 |
2.27 |
|
|
制热量 |
kW |
8.5 |
10 |
12 |
14 |
16 |
|
|
制热额定功率 |
kW |
2.58 |
2.94 |
3.64 |
3.94 |
4.71 |
|
|
制热COP |
Kw/kW |
3.3 |
3.4 |
3.3 |
3.55 |
3.4 |
|
|
制冷 |
制冷量 |
kW |
6.5 |
8 |
10 |
11 |
12 |
|
制冷额定功率 |
kW |
2.15 |
2.67 |
3.70 |
3.86 |
4.53 |
|
|
制冷EER |
Kw/kW |
3.03 |
3.0 |
2.7 |
2.85 |
2.65 |
|
|
低温制热 |
制热量 |
kW |
4.9 |
5.7 |
6.5 |
8.2 |
9.3 |
|
制热额定功率 |
kW |
2.72 |
3 |
3.42 |
4.32 |
4.9 |
|
|
制热COP |
Kw/kW |
1.8 |
1.9 |
1.9 |
1.9 |
1.9 |
|
|
外机噪音 |
制冷/制热 |
dB(A) |
57/58 |
58/56 |
58/57 |
57/58 |
57/60 |
|
内机噪音 |
dB(A) |
33 |
34 |
||||
|
电源 |
220V~50Hz |
||||||
|
运行控制 |
微电脑全自动控制、运行状态显示、异常状态报警 |
||||||
|
安全保护 |
高低压保护，排气温度保护，防冻结保护，缺水断水保护，IPM模块温度过高保护，压缩机过流保护 |
||||||
|
压缩机 |
类型 |
直流变频转子压缩机 |
|||||
|
数量 |
1 |
||||||
|
调节方式 |
无极变频 |
||||||
|
制冷剂 |
类型 |
R410A |
|||||
|
节流方式 |
控制 |
电子膨胀阀 |
|||||
|
水路系统 |
水侧换热器 |
套管式换热器 |
|||||
|
水流量 |
m³/h |
1.12 |
1.38 |
1.72 |
1.89 |
2.06 |
|
|
水阻力损失 |
kPa |
30 |
35 |
40 |
45 |
50 |
|
|
最高承压 |
MPa |
1 |
|||||
|
接管方式 |
外螺纹连接 |
||||||
|
进出水管接头 |
mm |
G1 |
|||||
|
外机尺寸 |
宽×深×高 |
mm |
982×427×787 |
900×412×1350 |
|||
|
内机尺寸 |
宽×深×高 |
mm |
460×318×915 |
460×318×915 |
|||
|
净重/毛重 |
外机 |
kg |
73/84 |
81/92 |
107/117 |
||
|
内机 |
kg |
48/54 |
49/55 |
||||
说明：
① 机组设计执行标准GB/T 25127.2-2020《低环境温度空气源热泵（冷水）机组第2部分：户用及类似用途的热泵（冷水）机组》。能效等级按照标准GB 37480-2019《低环境温度空气源热泵（冷水）机组能效限定值及能效等级》使用侧出水温度41℃要求标定。
② 名义制热能力根据以下测试条件：使用侧出水温度41℃，室外环境温度：-12℃（干球）/-13.5℃（湿球），水流量：机组的名义流量。
③ 制热能力根据以下测试条件：使用侧出水温度：41℃，室外环境温度7℃（干球）/6℃（湿球），水流量：机组的名义流量。
④ 低温制热能力根据以下测试条件：使用侧出水温度：41℃，室外环境温度：-20℃（干球），水流量：机组的名义流量。
⑤ 噪音为半消音室按相关标准测试的测试值，实际运转时由于环境的改变会稍高些。
⑥ 具体参数请以产品铭牌为准，如有改动，恕不另行通知。
2、产品运行范围
|
项目 |
水侧 |
空气侧 |
|
出水温度(℃) |
环境干球湿度(℃) |
|
|
制热 |
25~55 |
-25~28 |
|
制冷 |
7~25 |
16~48 |
外形尺寸
1、室外机尺寸
GN-HRZ6LGZV/NaC、GN-HRZ7LGZV/NaC、GN-HRZ8LGZV/NaC（单位：mm）
GN-HRZ10LGZV/NaC、GN-HRZ11.5LGZV/NaC（单位：mm）
2、室内机尺寸
GN-NBT11.5/C、GN-NBT8/C（mm）
